Schachtüberwachung

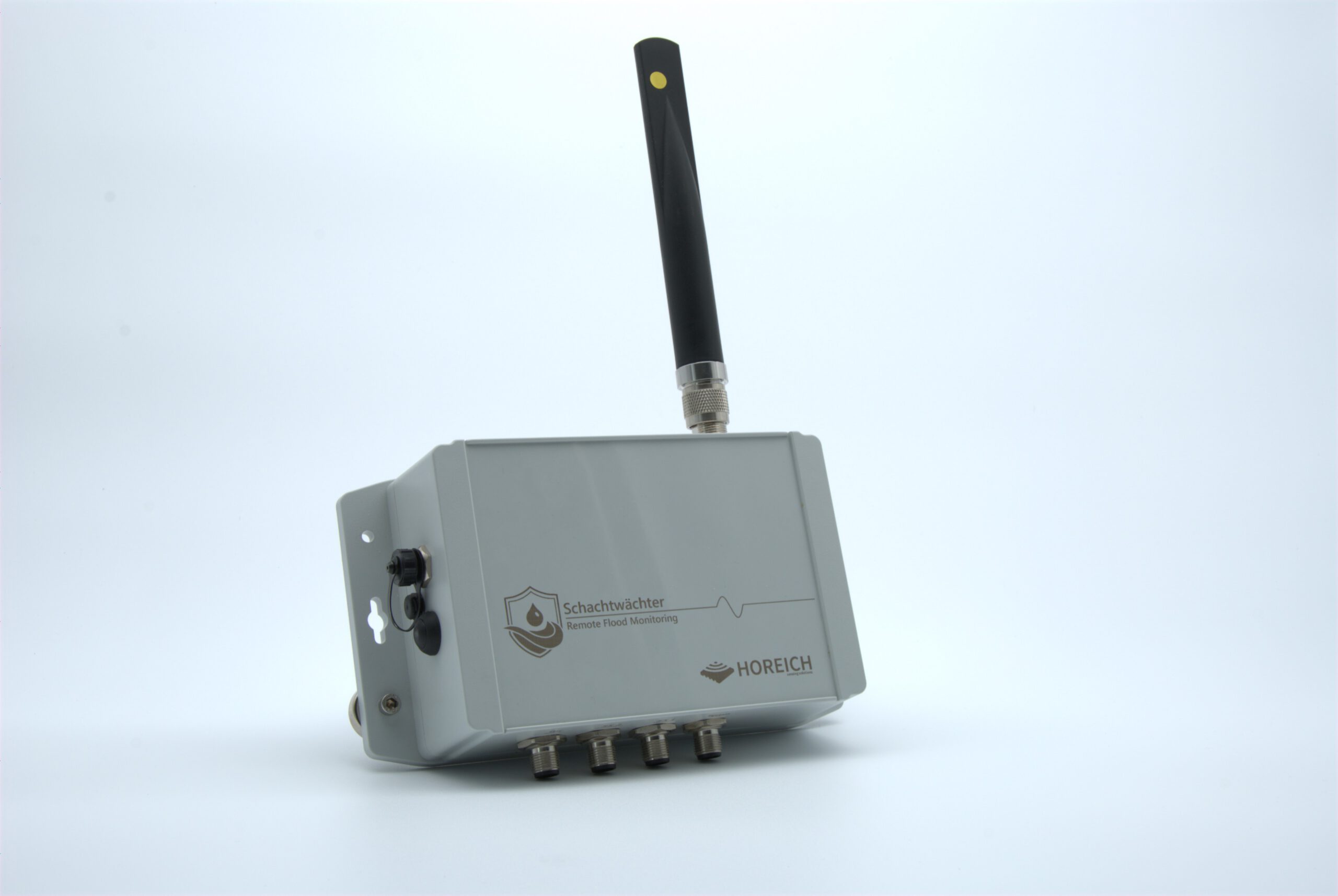

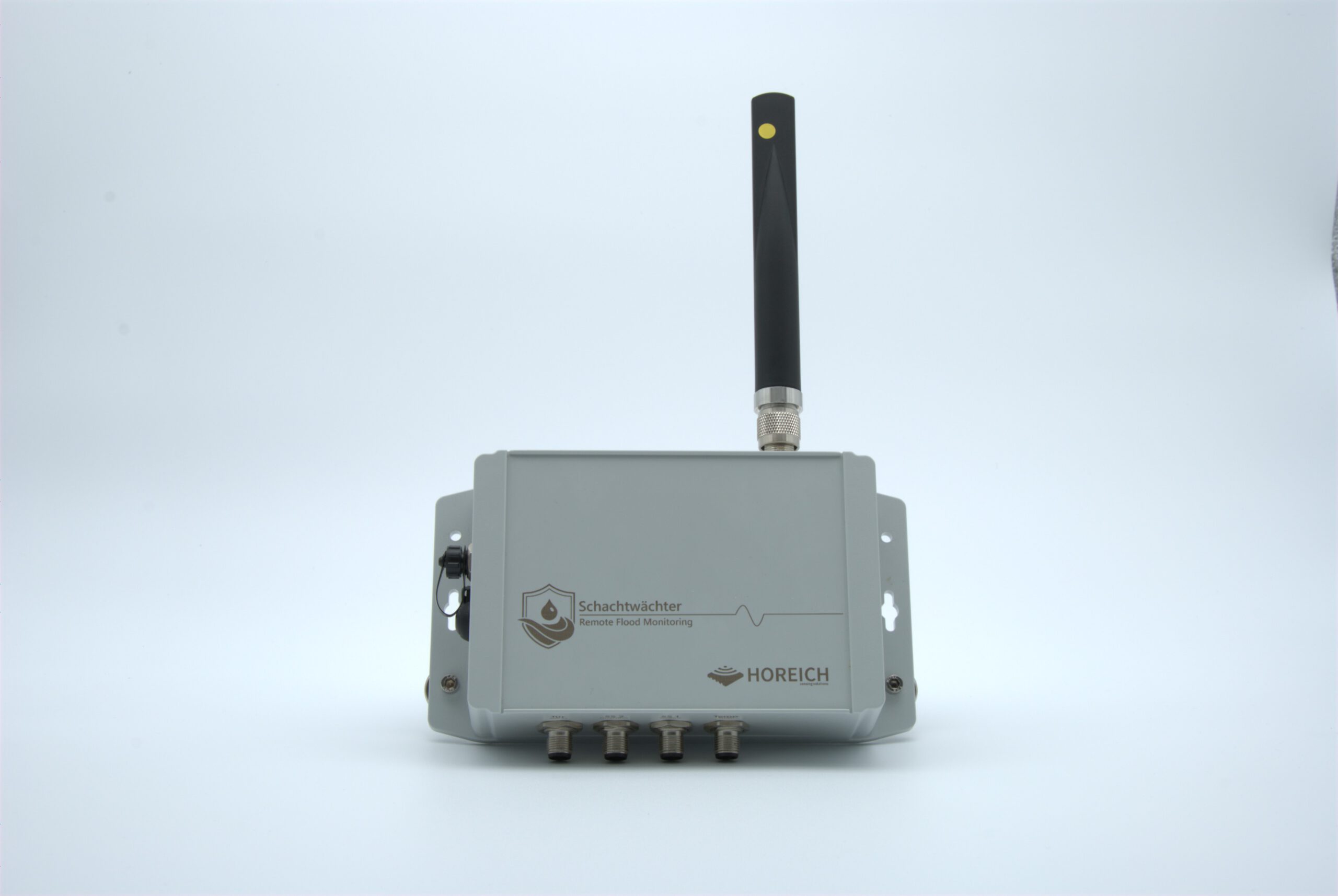

Schachtwächter

Batteriebetriebenes Messgerät zur drahtlosen Fernüberwachung von Leckagen, Zutritten und Temperaturen in Schachtanlagen – meldet zuverlässig bei Grenzwertüberschreitungen.

Angebot anfordern Produktdetails anzeigen

PRODUKTDETAILS

Autarke Erfassung von Messwerten in frei wählbaren Intervallen am Einbauort und automatische Funkübertragung an einen Server.

Unbefugtes Öffnen oder Überflutung werden sofort erkannt (ink. Vor- und Hauptwarnstufe). Das System überwacht Schachtdeckelzustände in Echtzeit und kann bei Abweichungen automatisch eine Alarmmeldung per E-Mail (Mobilfunkversion) versenden. Machen Sie Ihre Infrastruktur KRITIS-bereit!

Wählen Sie zwischen zwei Funkoptionen:

LTE/2G-Modem (LTE Cat-M1, NB-IoT, GPRS): Nutzt die Netze etablierter Mobilfunkanbieter – ideal, wenn Sie kein eigenes Gateway betreiben.

LoRaWAN (868 MHz ISM-Band): Integrieren Sie das Gerät in vorhandene LoRaWAN-Infrastruktur; Applikations­schlüssel liegt bei.

Mehrjährige Laufzeit – durch optimierte Datenübertragung lässt sich die Batterielaufzeit projektspezifisch anpassen.

Hochwertige M12-Anschlüsse gewährleisten zuverlässige Datenverbindungen.
Die Schnittstellen sind mechanisch belastbar und eignen sich für den dauerhaften Außeneinsatz – auch bei Vibration oder Nässe.

Das robuste Gehäuse schützt das Gerät zuverlässig vor Wasser, Schmutz und Staub.

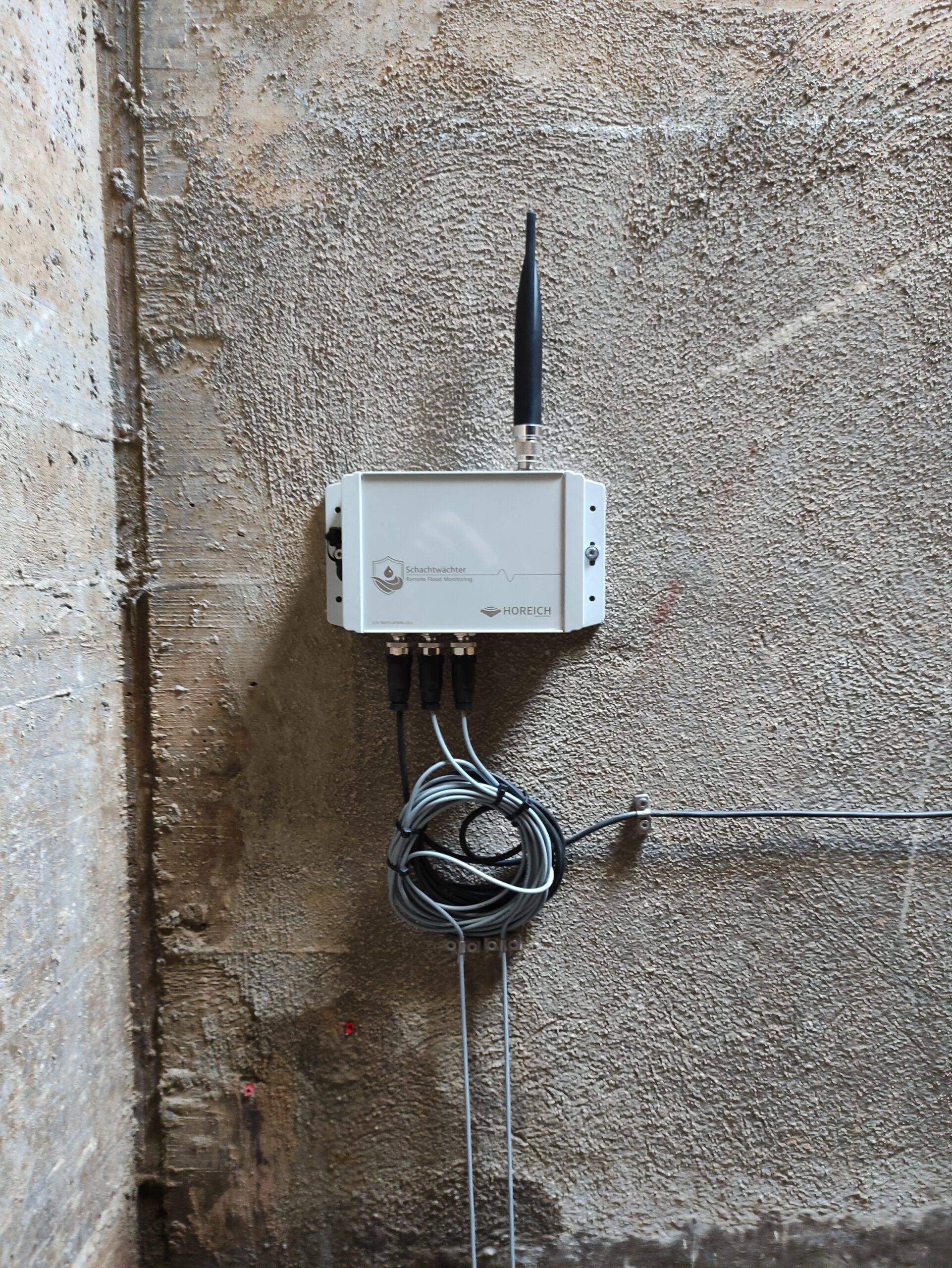

Mit der Schutzklasse IP67 ist der Schachtwächter ideal für den Einsatz in Schächten und feuchten Umgebungen geeignet – selbst bei zeitweiligem Untertauchen.

produktdetails

Autarke Erfassung von Messwerten in frei wählbaren Intervallen am Einbauort und automatische Funkübertragung an einen Server.

Unbefugtes Öffnen oder Überflutung werden sofort erkannt (ink. Vor- und Hauptwarnstufe). Das System überwacht Schachtdeckelzustände in Echtzeit und kann bei Abweichungen automatisch eine Alarmmeldung per E-Mail (Mobilfunkversion) versenden. Machen Sie Ihre Infrastruktur KRITIS-bereit!

Wählen Sie zwischen zwei Funkoptionen:

LTE/2G-Modem (LTE Cat-M1, NB-IoT, GPRS): Nutzt die Netze etablierter Mobilfunkanbieter – ideal, wenn Sie kein eigenes Gateway betreiben.

LoRaWAN (868 MHz ISM-Band): Integrieren Sie das Gerät in vorhandene LoRaWAN-Infrastruktur; Applikations­schlüssel liegt bei.

Mehrjährige Laufzeit – durch optimierte Datenübertragung lässt sich die Batterielaufzeit projektspezifisch anpassen.

Hochwertige M12-Anschlüsse gewährleisten zuverlässige Datenverbindungen. Die Schnittstellen sind mechanisch belastbar und eignen sich für den dauerhaften Außeneinsatz – auch bei Vibration oder Nässe.

Das robuste Gehäuse schützt das Gerät zuverlässig vor Wasser, Schmutz und Staub.
Mit der Schutzklasse IP67 ist der Schachtwächter ideal für den Einsatz in Schächten und feuchten Umgebungen geeignet – selbst bei zeitweiligem Untertauchen.

PRODUKTSPEZIFIKATION

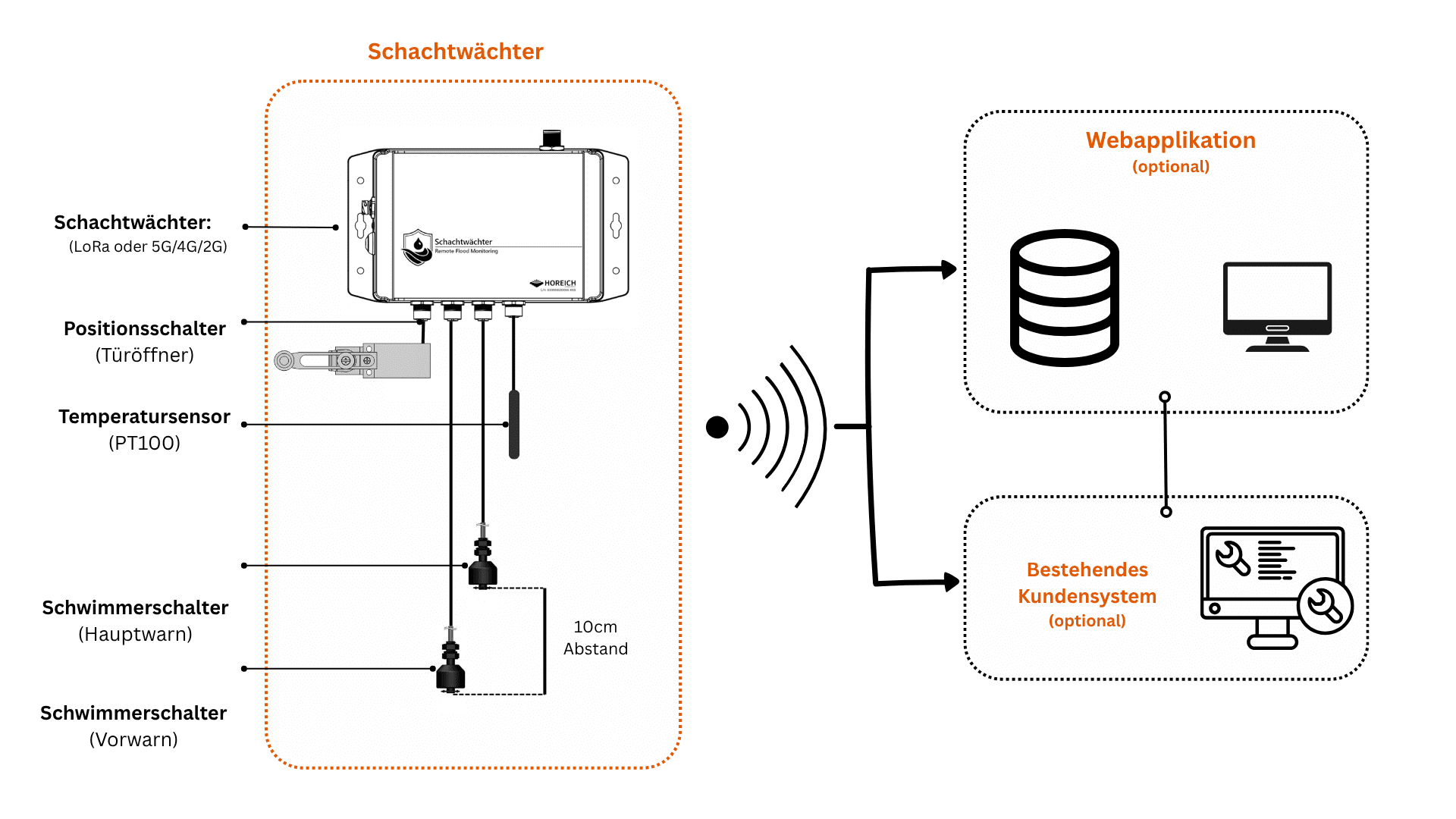

Autarke Messeinheit mit Schaltern für Türöffnung und zwei Warnstufen bei Überflutung, sowie Temperaturmessung, wahlweise mit Mobilfunk oder LoRaWAN.

Gehäuse:
Abmaße ohne Antenne: 160mm x 90mm x 60 mm Gewicht: ca 500g Umgebungstemperatur: -25 … 60°C | -13°C … 140°F Schutzklasse: IP67
Elektrische Eigenschaften:
Versorgungsspannung: 9V DV, intern leistungsaufnahme: < 5,7W Stromaufnahme: <1,2V

Vorsicherung: 1,5A

Anschlüsse:

Antennenanschluss: 1x N-Type Antennenbuchse

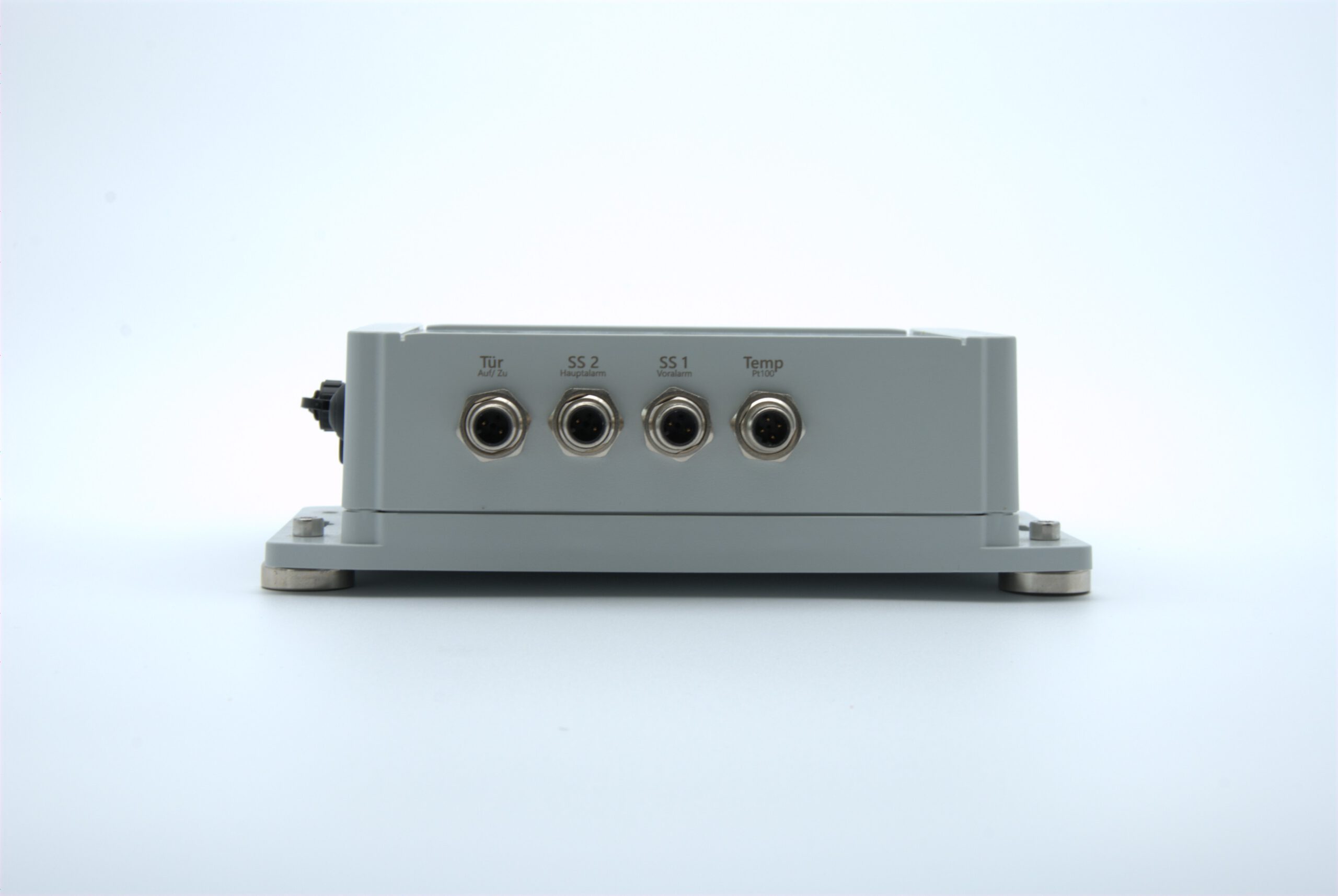

Externe Anschlüsse:
  • 1x Mini-USB Buchse (mit Abdeckung, IP67) zum Anschluss an Rechner (kombinierter Massenspeicher und COM-Port)
  • 1x M12 4-polig, A-kodiert (weiblich): Anschluss Schwimmerschalter 1 (Eingang)
  • 1x M12 4-polig. A-kodiert (weiblich): Anschluss Schwimmerschalter 2 (Eingang)
  • 1x M12 4-polig, A-kodiert (weiblich): Anschluss Türschalter (Eingang)
  • 1xM12 4-polig, D-kodiert (weiblich): Anschluss Temperaturfühler (Eingang)
Positionsschalter
Umgebungstemperatur: -25°C … 70°C Schutzart: IP67 Breite: 31mm Höhe: 61mm Länge: 33.5mm
Schwimmerschalter:
Umgebungstemperatur: -30°C … 70°C
Temperatursensor (intern):
Messbereich: -25°C … 60°C

Genauigkeit: <0,1°C für -25°C … 60°C

Temperatursensor (extern):
Messbereich: -25°C … 80°C Messung der Temperatur des Mediums (PT100-Sensor, 4-Leiter)
Eingänge

Ausgänge

Mobilfunk:
Mobilfunkstandards: LTE Cat-NB1, LTE Cat-M1, GPRS (2G) Frequenzen: 700Mhz, 800MHz, 900MHz, 1800Mz, 1900Mz, 2100MHz Sendeleistung (max.): 5,7W (GPRS) Länderunterstützung (für interne SIM-Karte): Europäische Union
Datenschnittstellen:
Digital (Ausgang): USB-A 2.0 FS (Massenspeicher oder serielle COM – Schnittstelle) Stromversorgung über USB, wenn angeschlossen and Host – PC Eingang: Digitale Eingänge für Türöffner, Schwimmerschalter 1 und 2

Digitaler Eingang für Türschalter analoger PT100 Temperatursensor

mehr Informationen

produktspezifikation

Autarke Messeinheit mit Schaltern für Türöffnung und zwei Warnstufen bei Überflutung, sowie Temperaturmessung, wahlweise mit Mobilfunk oder LoRaWAN.

Gehäuse:
Abmaße ohne Antenne: 160mm x 90mm x 60 mm Gewicht: ca 500g Umgebungstemperatur: -25 … 60°C | -13°C … 140°F Schutzklasse: IP67
Elektrische Eigenschaften:
Versorgungsspannung: 9V DV, intern leistungsaufnahme: < 5,7W Stromaufnahme: <1,2V

Vorsicherung: 1,5A

Anschlüsse:

Antennenanschluss: 1x N-Type Antennenbuchse

Externe Anschlüsse:
  • 1x Mini-USB Buchse (mit Abdeckung, IP67) zum Anschluss an Rechner (kombinierter Massenspeicher und COM-Port)
  • 1x M12 4-polig, A-kodiert (weiblich): Anschluss Schwimmerschalter 1 (Eingang)
  • 1x M12 4-polig. A-kodiert (weiblich): Anschluss Schwimmerschalter 2 (Eingang)
  • 1x M12 4-polig, A-kodiert (weiblich): Anschluss Türschalter (Eingang)
  • 1xM12 4-polig, D-kodiert (weiblich): Anschluss Temperaturfühler (Eingang)
Positionsschalter
Umgebungstemperatur: -25°C … 70°C Schutzart: IP67 Breite: 31mm Höhe: 61mm Länge: 33.5mm
Schwimmerschalter:
Umgebungstemperatur: -30°C … 70°C
Temperatursensor (intern):
Messbereich: -25°C … 60°C

Genauigkeit: <0,1°C für -25°C … 60°C

Temperatursensor (extern):
Messbereich: -25°C … 80°C Messung der Temperatur des Mediums (PT100-Sensor, 4-Leiter)
Eingänge

Ausgänge

Mobilfunk:
Mobilfunkstandards: LTE Cat-NB1, LTE Cat-M1, GPRS (2G) Frequenzen: 700Mhz, 800MHz, 900MHz, 1800Mz, 1900Mz, 2100MHz Sendeleistung (max.): 5,7W (GPRS) Länderunterstützung (für interne SIM-Karte): Europäische Union
Datenschnittstellen:
Digital (Ausgang): USB-A 2.0 FS (Massenspeicher oder serielle COM – Schnittstelle) Stromversorgung über USB, wenn angeschlossen and Host – PC Eingang: Digitale Eingänge für Türöffner, Schwimmerschalter 1 und 2

Digitaler Eingang für Türschalter analoger PT100 Temperatursensor

Konfigurationen

Wählen Sie den passenden Schachtwächter für Ihren Anwendungsbereich.

LoRa

Lieferumfang

  • Schachtwächter LoRa
  • 2x Schwimmschalter (optional)
  • Positionsschalter (optional)
  • PT100 Temperatursensor (optional)
  • Batterie 15000
  • Antenne (intern oder extern)mAh
  • Montagematerial

Services

  • Technischer Kundensupport (2 Jahre)
  • Montage und Installation (optional)

5G/4G/2G

Lieferumfang

  • Schachtwächter 5G/4G/2G
  • 2x Schwimmschalter (optional)
  • Positionsschalter (optional)
  • PT100 Temperatursensor (optional)
  • Batterie 15000mAh
  • SIM-Karte (500 Mbyte Daten)
  • Antenne (intern oder extern)
  • Montagematerial

Services

  • Technischer Kundensupport (2 Jahre)
  • Nutzung der HOREICH Webapplikation (optional)
  • Montage und Installation (optional)

Konfigurationen

Wählen Sie den passenden RadonSense für Ihren Anwendungsbereich.

Automation

  • Schachtwächter LoRa
  • 2x Schwimmschalter (optional)
  • Positionsschalter (optional)
  • PT100 Temperatursensor (optional)
  • Batterie 15000
  • Antenne (intern oder extern)mAh
  • Montagematerial
  • Technischer Kundensupport (2 Jahre)
  • Montage und Installation (optional)

LoRaWan

  • Schachtwächter LoRa
  • 2x Schwimmschalter (optional)
  • Positionsschalter (optional)
  • PT100 Temperatursensor (optional)
  • Batterie 15000
  • Antenne (intern oder extern)mAh
  • Montagematerial
  • Technischer Kundensupport (2 Jahre)
  • Montage und Installation (optional)

5G/4G/2G

  • Schachtwächter 5G/4G/2G
  • 2x Schwimmschalter (optional)
  • Positionsschalter (optional)
  • PT100 Temperatursensor (optional)
  • Batterie 15000mAh
  • SIM-Karte (500 Mbyte Daten)
  • Antenne (intern oder extern)
  • Montagematerial
  • Technischer Kundensupport (2 Jahre)
  • Nutzung der HOREICH Webapplikation (optional)
  • Montage und Installation (optional)

DOWNLOADS

Die wichtigsten Dokumente zum Schachtwächter auf einen Blick

Technisches Datenblatt

Download

Schwimmerschalter Technisches Datenblatt

Download

Positionsschalter Technisches Datenblatt

Download

Beispiele Einbausituationen

Download
