Schachtwächter – Ausstattung von Schachtanlagen für die Stadtwerke Erlangen (ESTW)
Projektbeschreibung
Die Stadtwerke Erlangen setzen bei der Digitalisierung auf unterschiedliche Ansätze bei der drahtlosen Datenübertragung. Diese umfasst sowohl LoRaWAN und MIOTY als auch zellularen Mobilfunk. Da insbesondere auch durch die Lage am Main-Donau-Kanal zahlreiche Versorgungsschächte eine dauerhafte Überwachung benötigen, bot sich hier schnell der Einsatz des Schachtwächter-Systems als Ersatz und Erweiterung für die bestehenden Schachtanlagen an. Je nach Standort und Abdeckung forderte der Kunde, unterschiedliche Funktechnologien (LoRaWAN und Mobilfunk) zu bevorzugen. Daher stand eine Mischausstattung mit beiden Technologien (LoRaWAN und LTE-Mobilfunk) im Fokus.
Ablauf bei der Installation

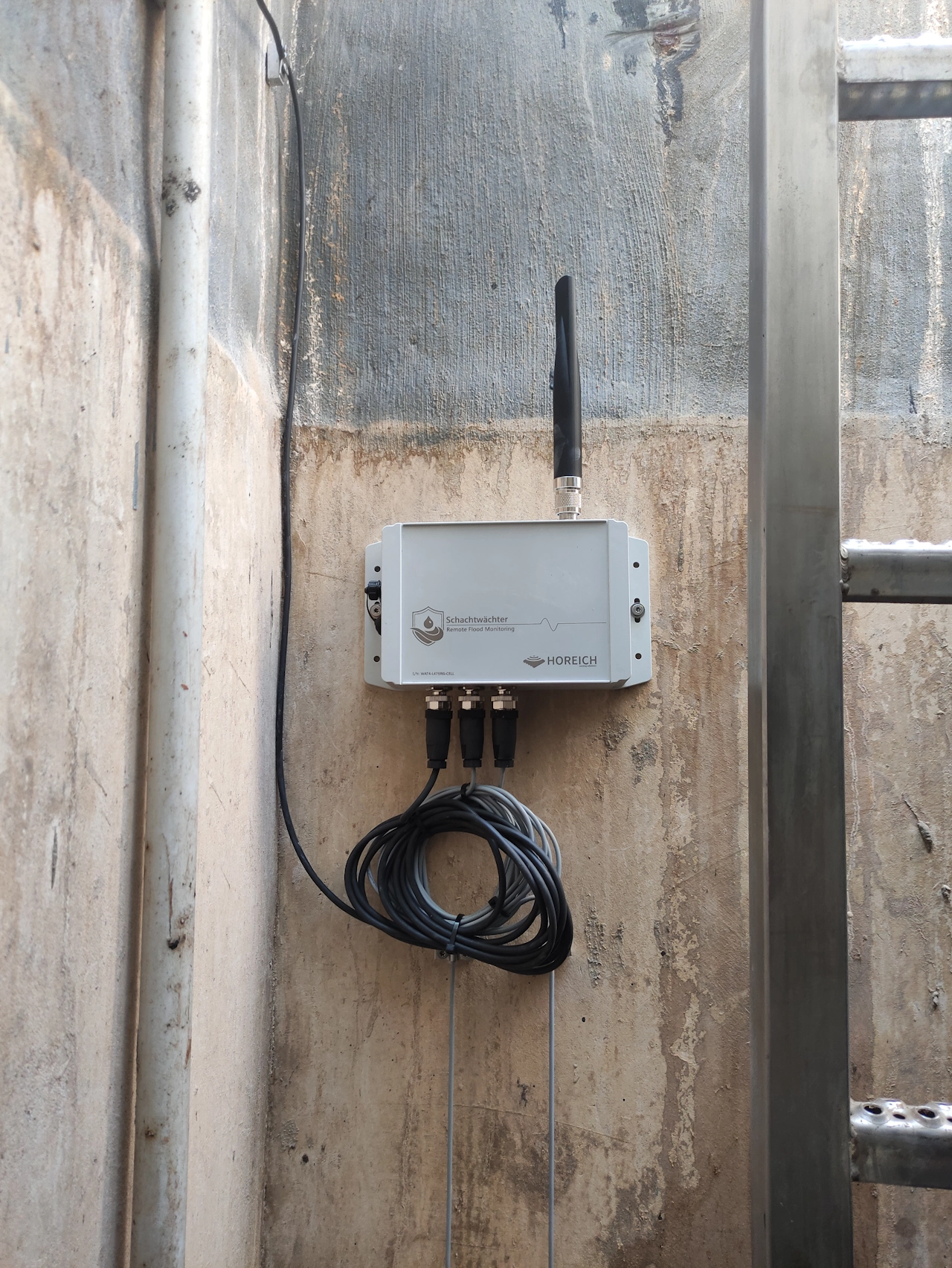

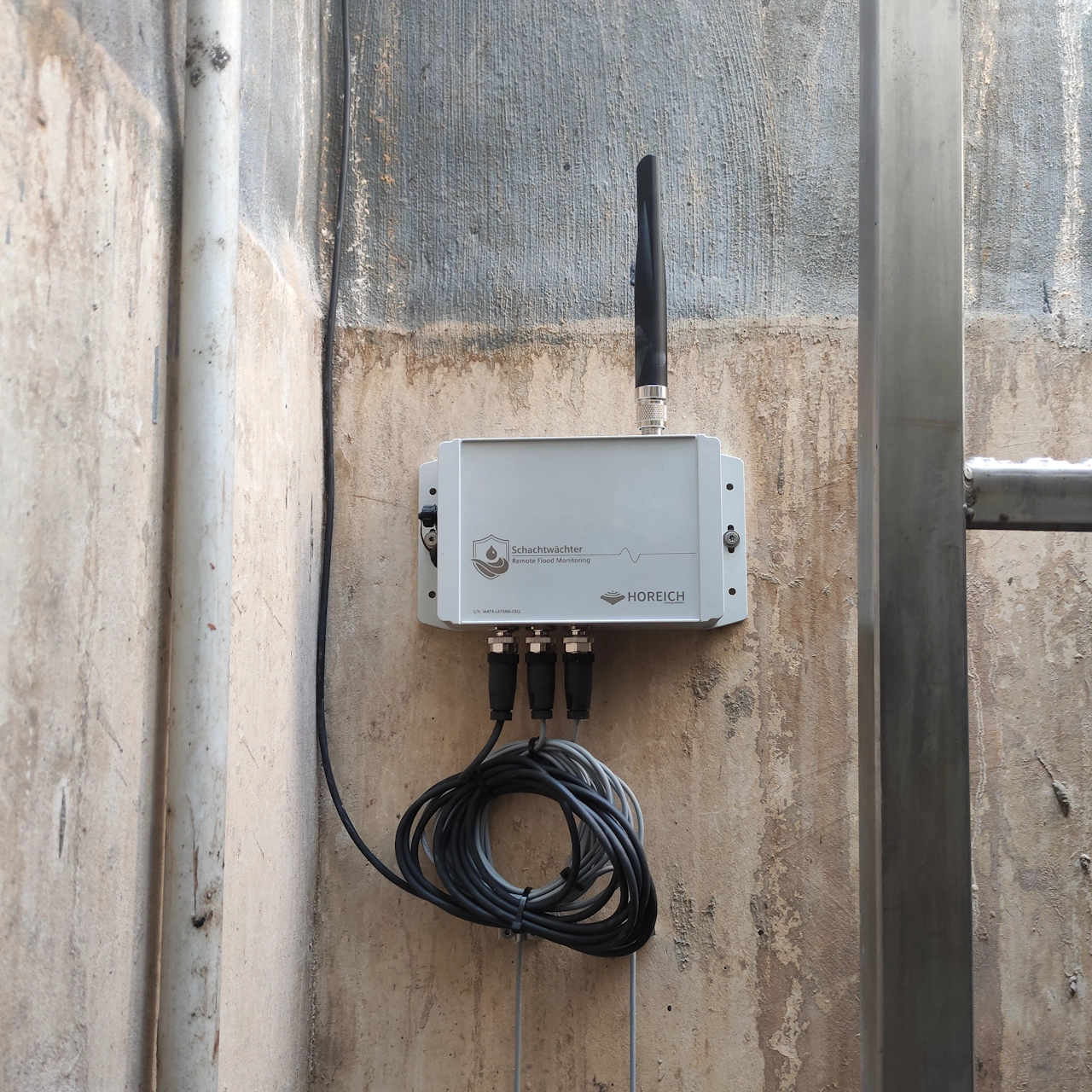

Die Modularität des Schachtwächter-Systems erlaubt es, das System in unterschiedlichen Typen von Schächten einzusetzen. Dies ist von Bedeutung, da die Form und Tiefe der Übergabeschächte stark variiert (zwischen 4 m bis 15 m) und daher eine flexible Kabellänge und -führung für alle verbauten Sensoren eine Grundvoraussetzung ist. Aufgrund der Tiefe der Schächte arbeiteten die Stadtwerke mit HOREICH beim Einbau teilweise mit Klettergurt und überwachten kontinuierlich die Gaszusammensetzung im Schacht.

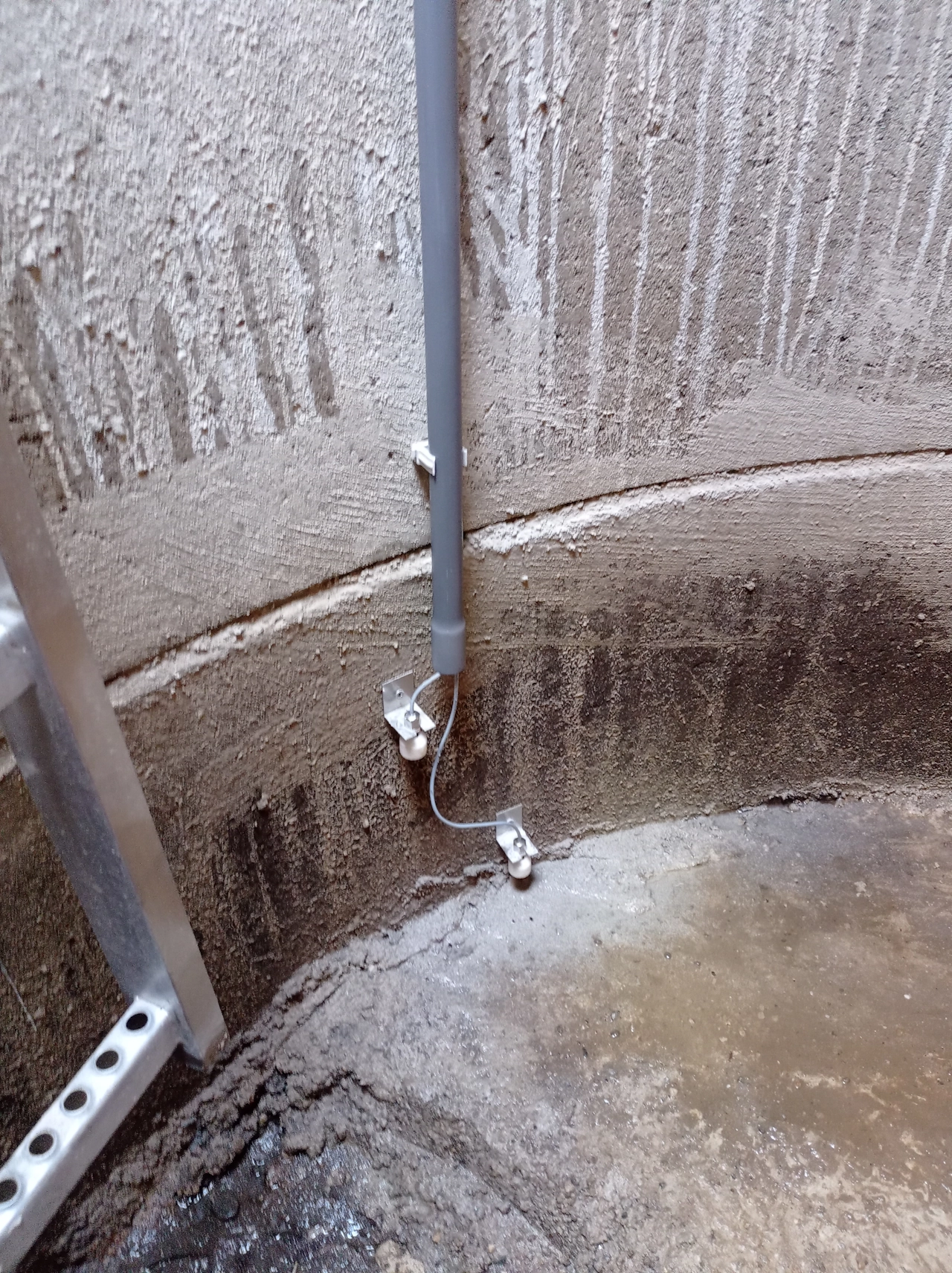

Die Installation der beiden Schwimmerschalter (Vor- und Hauptwarnstufe) fand jeweils im Abstand von 100 mm und 300 mm vom Boden des Schachtes an der Schachtwand mithilfe des vorgesehen Montagekits statt. Die Türkontaktschalter installierten die Monteure entsprechend im Metallrahmen des Deckels, so dass dieser von außen nicht manipuliert werden kann.
Einbindung in die IT-Systeme

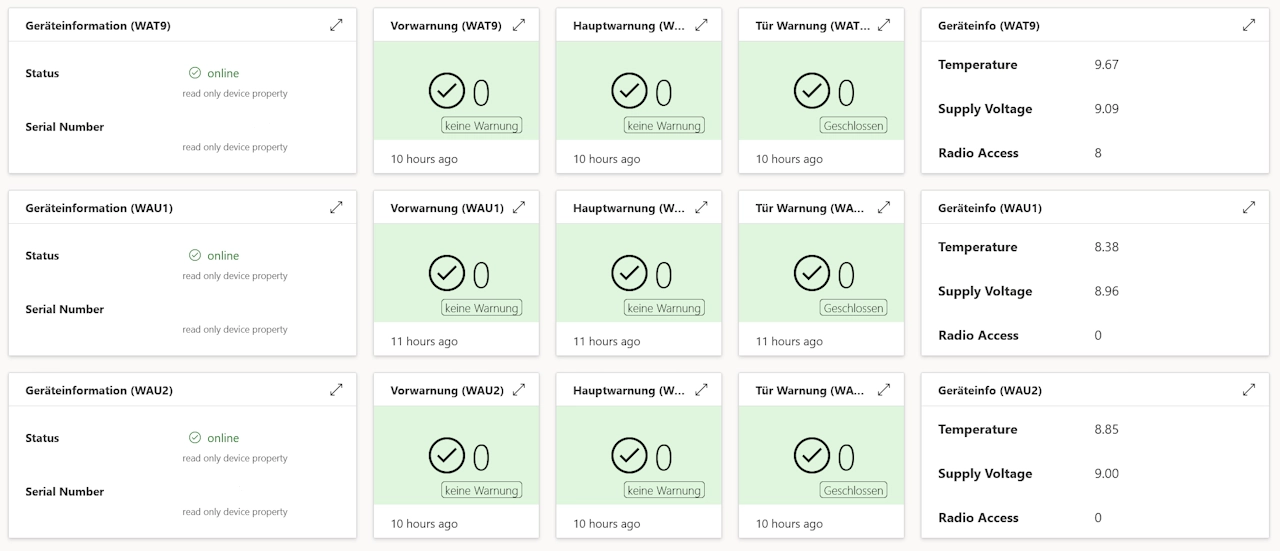

Die LoRaWAN-Knoten konnten durch die IT der Stadtwerke direkt eingebunden werden. Auch die Systeme über Mobilfunk wurden über einen Server direkt an die Leitstelle der Stadtwerke weitergeleitet. So ist sichergestellt, dass die Daten am Ende aussschließlich bei den Verantwortlichen landen. HOREICH unterstützte dabei in die Aufsetzung der MQTT-Brücke, so dass alle Systeme den Sicherheitsanforderungen der Stadtwerke genügen.
Weitere informationen
Die ESTW setzt auf die LoRaWAN-Version sowie auf die Mobilfunkversion des Schachtwächters. Finden Sie das für Sie geeignete Produkt unter dem folgenden Link
