RadonSense

Überwachung von Radon-222 Konzentrationen in Echtzeit mit DAkkS-kalibriertem Gerät – ermöglicht auch in feuchten und harschen Umgebungen eine zuverlässige, kontinuierliche Messwertbestimmung.

Angebot anfordern Produktdetails anzeigen

produktdetails

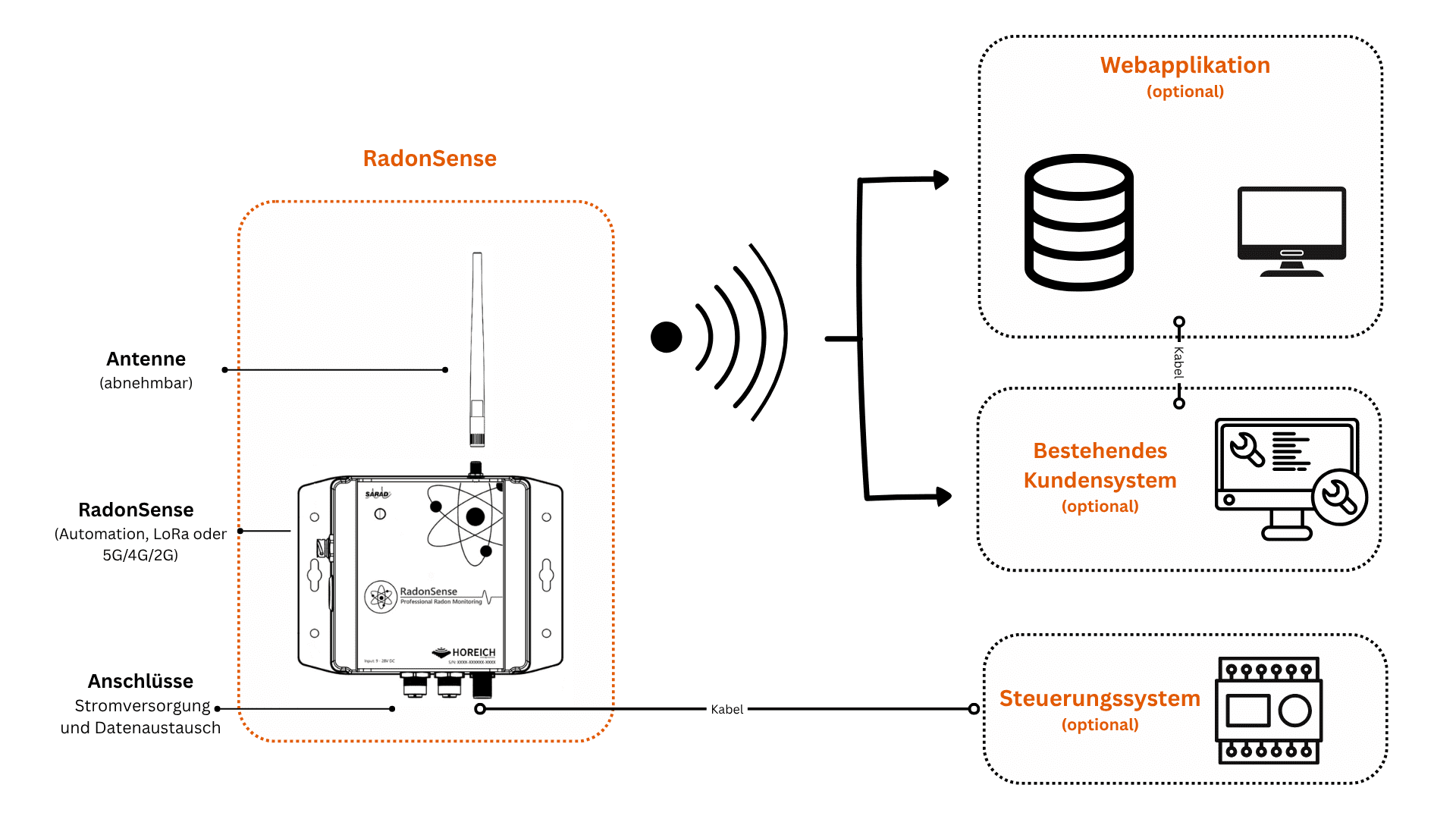

Kontinuierliche Erfassung von Messwerten und direkte Einbindung in Steuerungssysteme oder Funkanbindung über LTE/ LoRaWAN.

Unsere Sensoren verwenden präzise Radon-Messzellen der Firma SARAD, die sowohl sehr niedrige als auch sehr hohe Radonkonzentrationen zuverlässig erfassen können. Der Messbereich liegt zwischen 1 Bq/m³ und 1.000.000 Bq/m³ und ist unabhängig von Umgebungseinflüssen wie Feuchtigkeit und Temperatur.
Jedes Gerät wird gemäß DIN EN ISO/IEC 17025:2018 kalibriert und ist damit für industrielle und behördliche Anwendungen bestens geeignet.

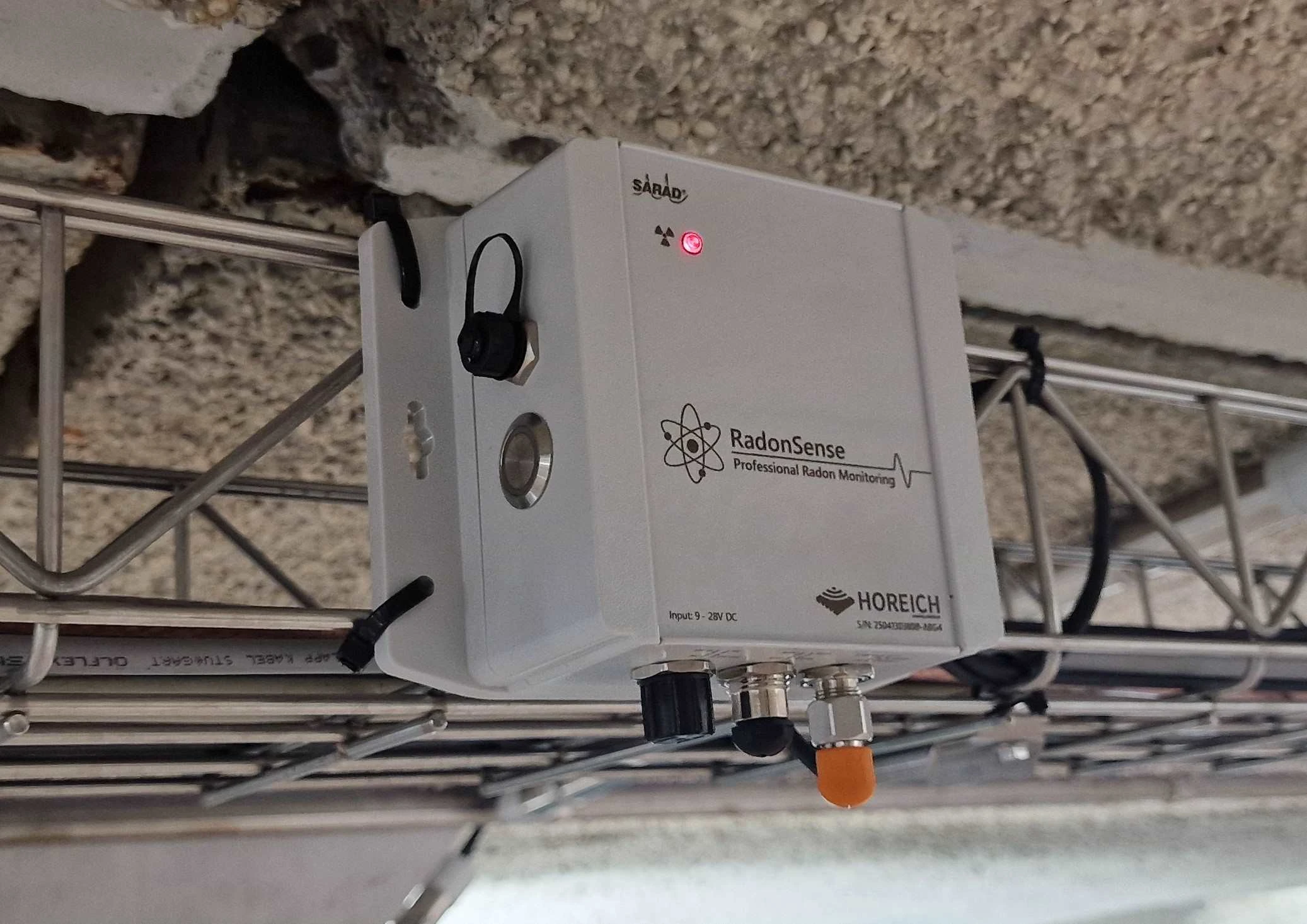

Das Gehäuse ist vollständig geschützt gegen Staub und Feuchtigkeit – selbst in rauen Umgebungen wie technischen Anlagen oder Bereichen mit Spritzwasser, hoher Luftfeuchtigkeit oder Staubbelastung arbeitet der Sensor zuverlässig und dauerhaft.

Alle Messdaten werden parallel sowohl über Mobilfunk übertragen als auch lokal im Gerät gespeichert. Die integrierte Datenspeicherung erfolgt im CSV-Format mit Zeitstempeln und bietet Platz für bis zu 300.000 Datenpunkte. So ist auch bei Ausfall der Funkverbindung ein zuverlässiger Datenzugriff über USB als Massenspeicher jederzeit möglich.

Wählen Sie zwischen zwei Funkoptionen:

LTE/2G-Modem (LTE Cat-M1, NB-IoT, GPRS): Nutzt die Netze etablierter Mobilfunkanbieter – ideal, wenn Sie kein eigenes Gateway betreiben.

LoRaWAN (868 MHz ISM-Band): Integrieren Sie das Gerät in vorhandene LoRaWAN-Infrastruktur; Applikations­schlüssel liegt bei.

Das Gerät ist kompatibel zu handelsüblichen I/O-Modulen von Steuerungssystemen und lässt sich unkompliziert in diese einbinden.

Hochwertige M12-Anschlüsse gewährleisten zuverlässige Datenverbindungen.
Die Schnittstellen sind mechanisch belastbar und eignen sich für den dauerhaften Außeneinsatz – auch bei Vibration oder Nässe.

Angebot anfordern

produktspezifikation

Gerät mit Radonsensor inkl. 4 – 20 mA und Modbus RS-485 Schnittstelle zur Datenübertragung, wahlweise auch mit Mobilfunk oder LoRaWAN.

Geräteeigenschaften:
Gehäusematerial: Polycarbonat (Typ: Hammond 1555F2F42GY) Abmaße (ohne Antenne): 60mm x 120mm x 62 mm Gewicht: ca 500g Schutzklasse: IP67, mit Druckausgleichsmembran Umgebungstemperatur: -25 … 60°C | -13 … 140 °F Antenne: Delock 88965
Elektrische Eigenschaften:
Versorgungsspannung: 9 – 28 V DC Leistungsaufnahme: < 5W Stromaufnahme: < 1,5A Vorsicherung: 1,2A
Externe Anschlüsse:
M12-Steckverbinder:
  • TE T4140012051-000: 1x M12 5-polig, A-kodiert (männlich): Stromversorgung, RS-485 (Ausgang), 4 – 20 mA (Ausgang)
  • TE T4141012041-000: 1x M12 4-polig, A-kodiert (weiblich): PT100 2/4-polig (Eingang)
  • TE T4140012041-000: 1x M12 4-polig, A-kodiert (weiblich): Schaltausgang
Mini-USB-Konnektor: 1x Mini-USB Buchse (mit Abdeckung, IP67) zum Anschluss an Rechner (kombinierter Massenspeicher und COM-Port)

SMA-Buchse (weiblich): Antennenanschluss (für externe Antenne)

Radonsensor (intern):
Detektortyp: Lucaszelle & SiPm Messbereich: 1 Bq/m3 – 1MBq/m3 Genauigkeit: <= 6 % Sensitivität: 3,3 cpm (kBq/m3)

Statische Fehler: 1 h @ 300 Bq/m3 – 15%; 1 d @ 300 Bq/m3 – 3%; 1 d @ 50 Bq/m3 – 8%

Temperatursensor (intern):
Genauigkeit: <0,1°C für 5°C-60°C Messbereich: -25°C … 60°C
Feuchtigkeitssensor (intern):
Messbereich: 0%rH – 100%rH

Genauigkeit: <4,5%rH (3%typ.) für 20%rH … 80%rH

Funkschnittstelle
Funktstandards: LTE Cat-NB1, LTE Cat-M1, GPRS (2G), alternativ: ISM-Band 868MHz Frequenzen: 700MHz, 800MHz, 900MHz, 1800MHz, 1900MHz, 2100MHz, alternativ: 868MHz Netzauswahl: Automatische Provider- und Netzauswahl (abhängig von SIM-Karte)
Digitaler Ausgang
Modbus über RS-485 USB-A 2.0 FS (Massenspeicher oder serielle COM-Schnittstelle
Analoger Ausgang
4 – 20 mA Stromschleife zur Ausgabe der aktuellen Radonkonzentration
Web-Applikation:

Hosting: Microsoft® Azure PaaS/ SaaS

Funktionen:
  • Geräte-Management, Datendownload (CSV-Format), Daten-Routing, Regelmanagement (z.B. E-Mail-Versand bei Grenzwertüberschreitungen)
  • Datenanalyse und -visualisierung (letzte 30 Tage)
Browser-Kompatibilität: Google Chrome, Mozilla Firefox, Microsoft Edge, u.a. Frequenzen: Frequenzen Netzauswahl: Automatische Provider- und Netzauswahl (abhängig von SIM Karte)

Länderunterstützung: Europäische Union

HOREICH Server:
Microservice Architektur

UDP-CoAP basiertes Protokoll

mehr Informationen

Konfigurationen

Wählen Sie den passenden RadonSense für Ihren Anwendungsbereich.

RadonSense Automation

Lieferumfang

  • RadonSense Automation
  • Montagematerial
  • Kabel und Netzteil (optional)

Services

  • Technischer Kundensupport (2 Jahre)
  • Montage und Installation (optional)
Angebot anfordern

RadonSense
LoRa

Lieferumfang

  • RadonSense LoRa
  • Externe Antenne
  • Montagematerial
  • Kabel und Netzteil (optional)

Services

  • Technischer Kundensupport (2 Jahre)
  • Montage und Installation (optional)
Angebot anfordern

RadonSense 5G/4G/2G

Lieferumfang

  • RadonSense 5G/4G/2G
  • Externe Antenne
  • Montagematerial
  • Kabel und Netzteil (optional)

Services

  • Technischer Kundensupport (2 Jahre)
  • Montage und Installation (optional)
  • Nutzung der HOREICH Webapplikation
Angebot anfordern
