LevelSense

Batteriebetriebenes Messgerät inkl. Sensorik zur kontinuierlichen Fernüberwachung von Wasserständen und -Temperaturen in Grundwassermessstellen, Brunnen oder Abwasser und schlammigen Medien.

Angebot anfordern Produktdetails anzeigen

PRODUKTDETAILS

Autarke Erfassung von Messwerten in frei wählbaren Intervallen, lokale Datenspeicherung und automatische Funkübertragung an einen Server.

    • Die mitgelieferte Pegelsonde der Firma BD-Sensors LKM 387 ist trinkwassergeeignet und liefert zuverlässige Daten zur Messung von Wasserständen und Temperaturen. Sie überzeugt durch hohe Messstabilität über lange Zeiträume hinweg – ideal für präzise Pegelüberwachung in verschiedensten Anwendungen. Wählen Sie zwischen unterschiedlichen Varianten (Kabellänge, Genauigkeit, etc.).

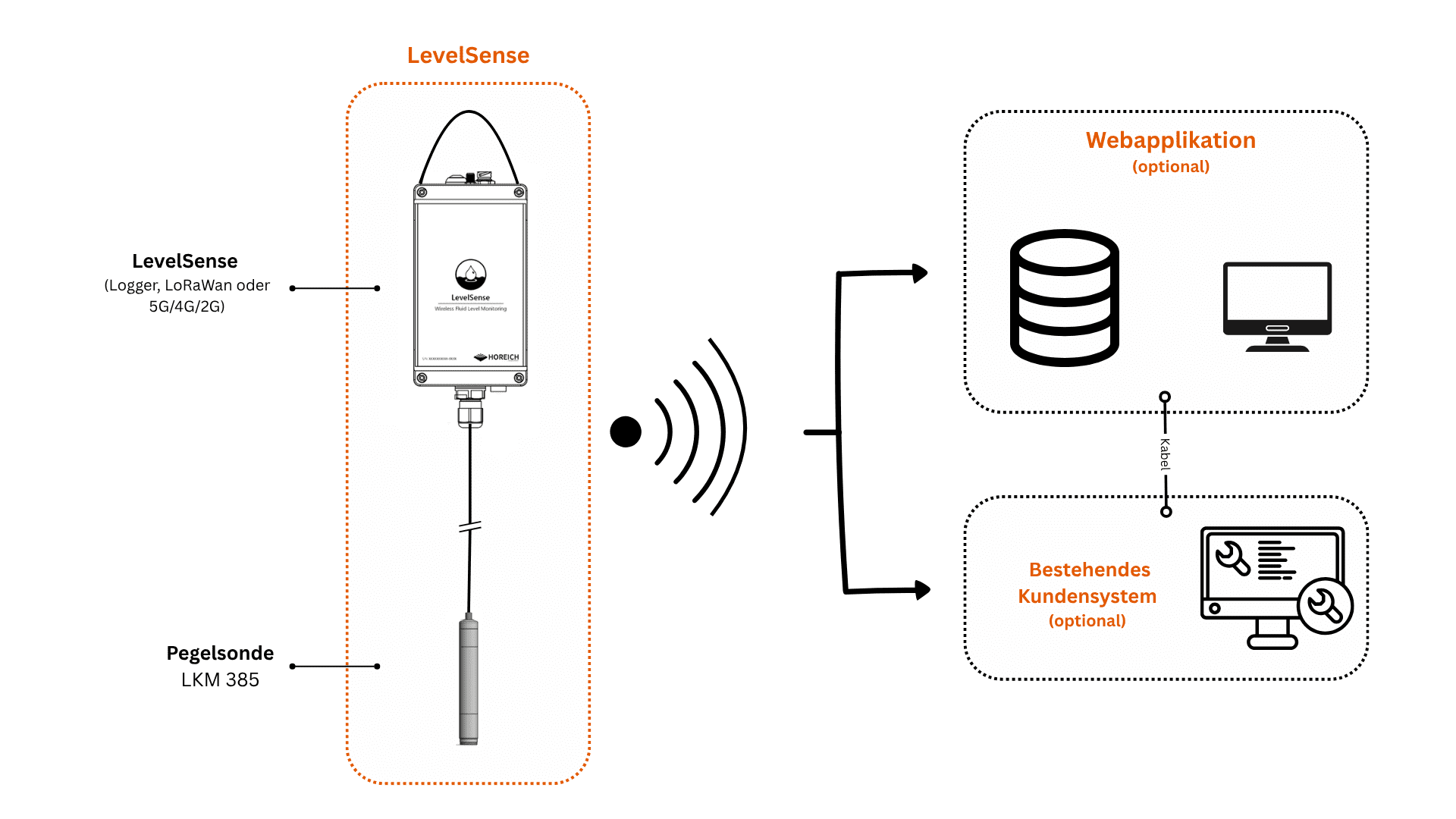

    Alle Messdaten werden parallel sowohl über Mobilfunk übertragen als auch lokal im Gerät gespeichert. Die integrierte Datenspeicherung erfolgt im CSV-Format mit Zeitstempeln und bietet Platz für bis zu 300.000 Datenpunkte. So ist auch bei Ausfall der Funkverbindung ein zuverlässiger Datenzugriff über USB als Massenspeicher jederzeit möglich.

    Wählen Sie zwischen zwei Funkoptionen:

    LTE/2G-Modem (LTE Cat-M1, NB-IoT, GPRS): Nutzt die Netze etablierter Mobilfunkanbieter – ideal, wenn Sie kein eigenes Gateway betreiben.

    LoRaWAN (868 MHz ISM-Band): Integrieren Sie das Gerät in vorhandene LoRaWAN-Infrastruktur; Applikations­schlüssel liegt bei.

    Mehrjährige Laufzeit – durch optimierte Datenübertragung lässt sich die Batterielaufzeit projektspezifisch anpassen.

    Das Gehäuse sowie die Pegelsonde sind nach IP67 gegen Staub und zeitweiliges Untertauchen geschützt. Eine integrierte Druckausgleichsmembran sorgt dabei für zuverlässige Messergebnisse bei wechselnden Umgebungsbedingungen und schützt die Elektronik langfristig. Die Antenne kann wahlweise extern oder intern montiert werden und ist vanalismussicher.

    Angebot anfordern

    PRODUKTSPEZIFIKATION

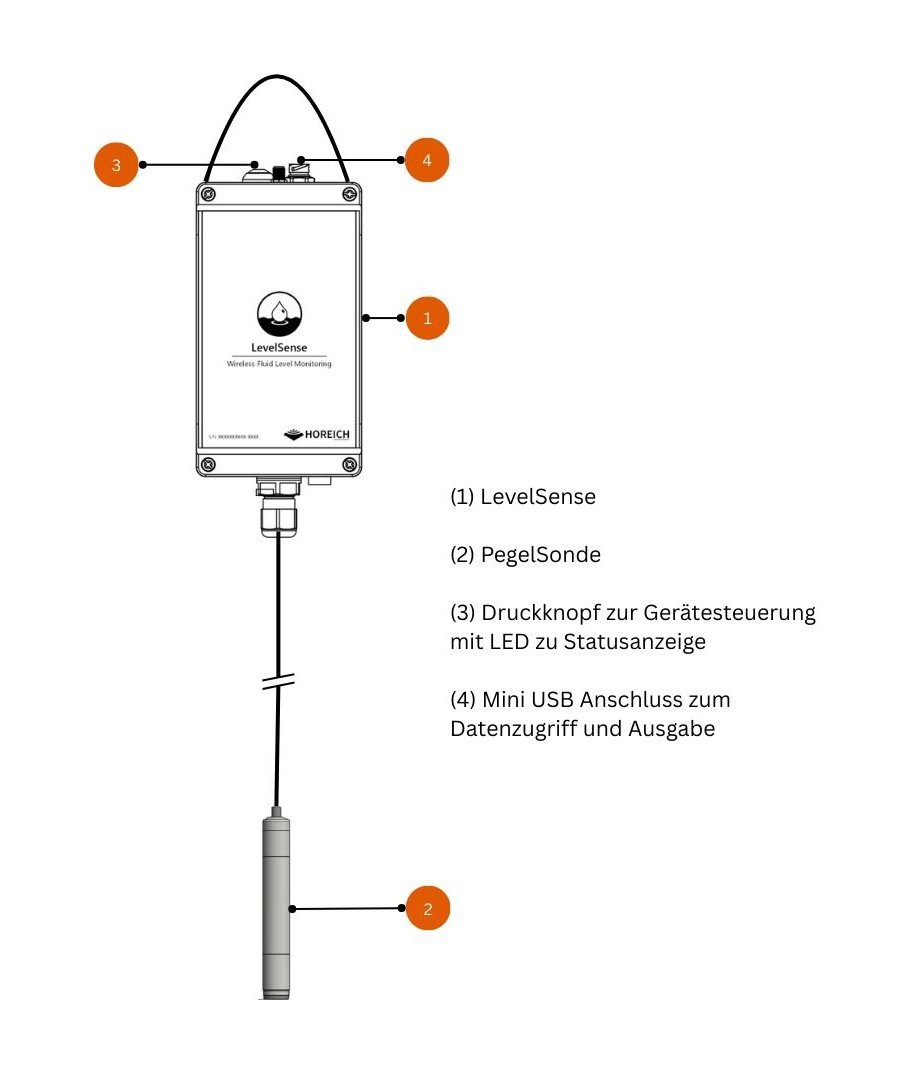

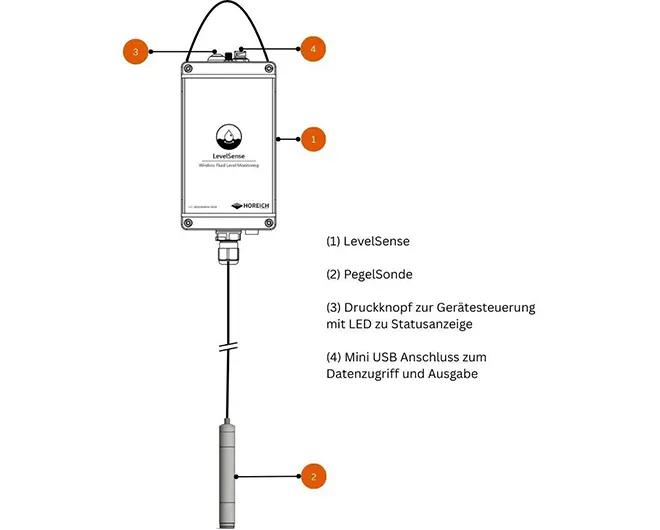

    Autarke Messeinheit mit 4-20mA und PT100 Schnittstelle inkl. Datenlogger und Datenübertragung über wahlweise Mobilfunk oder LoRaWAN.

    Gehäuse:
    Abmaße ohne Antenne: 160mm x 120mm x 62 mm Gewicht: ca. 500g ohne Messsonde

    Umgebungstemperatur: -25 … 60°C | -13 … 140°F
    Schutzklasse: IP67 (Druckausgleichsmembran)

    Anschlüsse:
    1x M16 Kabeldurchführung für Pegelsonde, Kabeldurchmesser: 5 – 9mm
    Optional: 1x SMA-Anschluss weiblich
    Mini-USB Konnektor: 1x Mini-USB Buchse (mit Abdeckung, IP67) zum Anschluss an Rechner (kombinierter Massenspeicher und COM-Port)     SMA-Buchse (weiblich, optional): Antennenanschluss (für externe Antenne)
    Elektrische Eigenschaften

    Versorgungsspannung: 9V DC, intern
    Leistungsaufnahme: < 5,7W
    Stromaufnahme: < 1,2A
    Vorsicherung: 1,5A

    Pegelsonde BD Sensors LKM 387:
    Nenndrücke: 0 … 1 mH2O bis 0 … 100 mH2O
    Genauigkeit: 0,25% FSO
    Durchmesser: 22mm
    • Trennmebran: Keramik Al2O3 (99,9%), gute Langzeitstabilität
    • Besonders geeignet für Frischwasser, Abwasser, Schlamm und zähflüssige Medien
    • Integrierter Temperaturfühler zur Messung der Temperatur des Mediums (PT100 Sensor)
    • Druckausgleich mit Atmosphärendruck
    Temperatursensor (intern)

    Messung der Umgebungstemperatur
    Genauigkeit: <0,1°C für -25°C-60°C
    Messbereich: -25°C … 60°C

    Vorteile
    • Gute Langzeitstabilität
    • Besonders geeignet für Frischwasser, Abwasser, Schlamm und zähflüssige Medien
    • Integrierter Temperaturfühler zur Messung der Temperatur des Mediums (PT100-Sensor)
    • Druckausgleich mit Atmosphärendruck
    Standards: LTE Cat-NB1, LTE Cat-M1, GPRS (2G), alternativ: ISM-Band 868MHz Frequenzen: 700MHz, 800MHz, 900MHz, 1800MHz, 1900MHz, 2100MHz, alternativ: 868MHz Netzauswahl: Automatische Provider- und Netzauswahl (abhängig von SIM-Karte) Länderunterstützung (gilt nur für interne SIM-Karte): Europäische Union Sendeleistung (max.): 5.7W (GPRS) Digitale Datenschnittstelle (Ausgang): USB-A 2.0 FS (Massenspeicher oder serielle COM-Schnittstelle) Stromversorgung über USB, wenn angeschlossen Analoge Datenschnittstelle (Eingang):
    • 4 – 20mA Stromschleife (Anschluss von Pegelmesssonden unterschiedlicher Hersteller möglich)
    • PT100 Temperatursensor (oftmals integriert in Pegelmesssonden)
    Software: Microservice Architektur Hosting: Microsoft Azure PaaS/Saas Funktionen: Geräte-Management, Datendownload (CSV-Format), Daten-Routing, Regelmanagement (z.B E-Mail-Versand bei Grenzüberschreitungen), Datenanalyse und -visualisierung (letzte 30 Tage) Browse-Kompatibilität: Google Chrome, Mozilla Firefox, Microsoft Edge, u.a.

    Benutzerverwaltung: OAuth2.0

    mehr Informationen

    KONFIGURATIONEN

    Wählen Sie den passenden LevelSense für Ihren Anwendungsbereich.

    LevelSense
    Logger

    Lieferumfang

    • LevelSense Logger
    • Batterie 15000mAh
    • Pegelsonde LKM 387 (optional)

    Services

    • Technischer Kundensupport (2 Jahre)
    • Montage und Installation (optional)
    Angebot anfordern

    LevelSense
    LoRa

    Lieferumfang

    • LevelSense LoRaWAN (+ Logger)
    • Antenne (intern oder extern)
    • Batterie 15000mAh
    • Pegelsonde LKM 387 (optional)

    Services

    • Technischer Kundensupport (2 Jahre)
    • Montage und Installation (optional)
    Angebot anfordern

    LevelSense
    5G/4G/2G

    Lieferumfang

    • LevelSense 5G/4G/2G (+Logger)
    • Antenne (intern oder extern)
    • Batterie 15000mAh
    • SIM-Karte (500 Mbyte Daten)
    • Pegelsonde LKM 387 (optional)

    Services

    • Technischer Kundensupport (2 Jahre)
    • Montage und Installation (optional)
    • Nutzung der HOREICH Webapplikation (optional)
    Angebot anfordern

    Fragen?

    Haben Sie Fragen zu unseren Produkten oder benötigen Sie Unterstützung bei der Auswahl? Kontaktieren Sie unseren Geschäftsführer. Er hilft Ihnen gerne weiter und findet mit Ihnen die passende Lösung.

    Andreas Reichle Geschäftsführer bei HOREICH
+49 9131 9234042
 andreas.reichle@horeich.de

    DOWNLOADS

    Die wichtigsten Dokumente auf einem Blick

    LevelSense – Technisches Datenblatt

    Download
