StructSense

Batteriebetriebenes Messgerät zur kontinuierlichen Messung von Verschiebungen und Temperaturen an Bauwerken in Echtzeit – ermöglicht eine frühzeitige Erkennung von strukturellen Veränderungen und garantiert maximale Sicherheit für Ihre Infrastruktur.

produktdetails

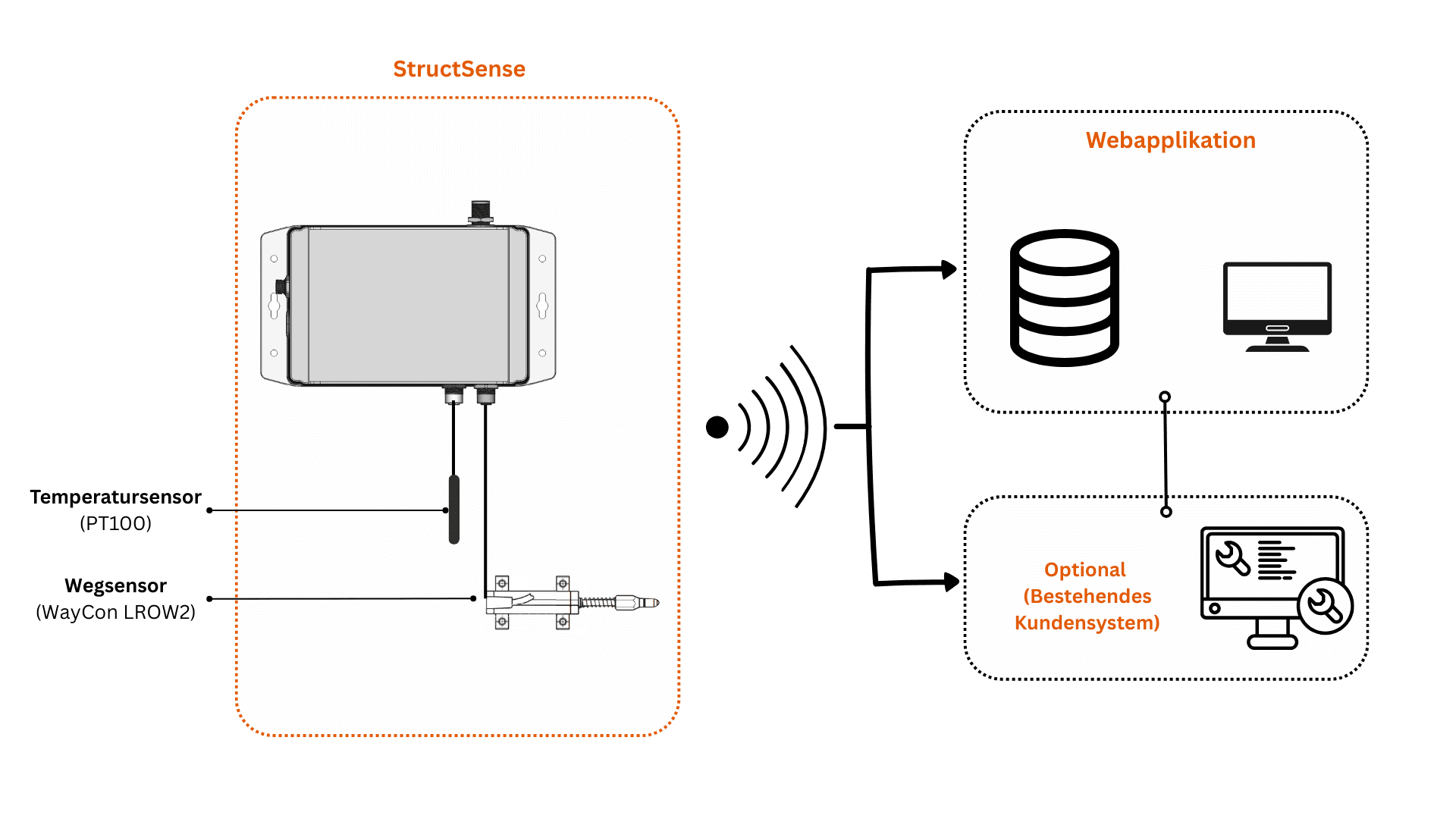

Autarke Erfassung von Messwerten in frei wählbaren Intervallen, lokale Datenspeicherung und automatische Funkübertragung an einen Server.

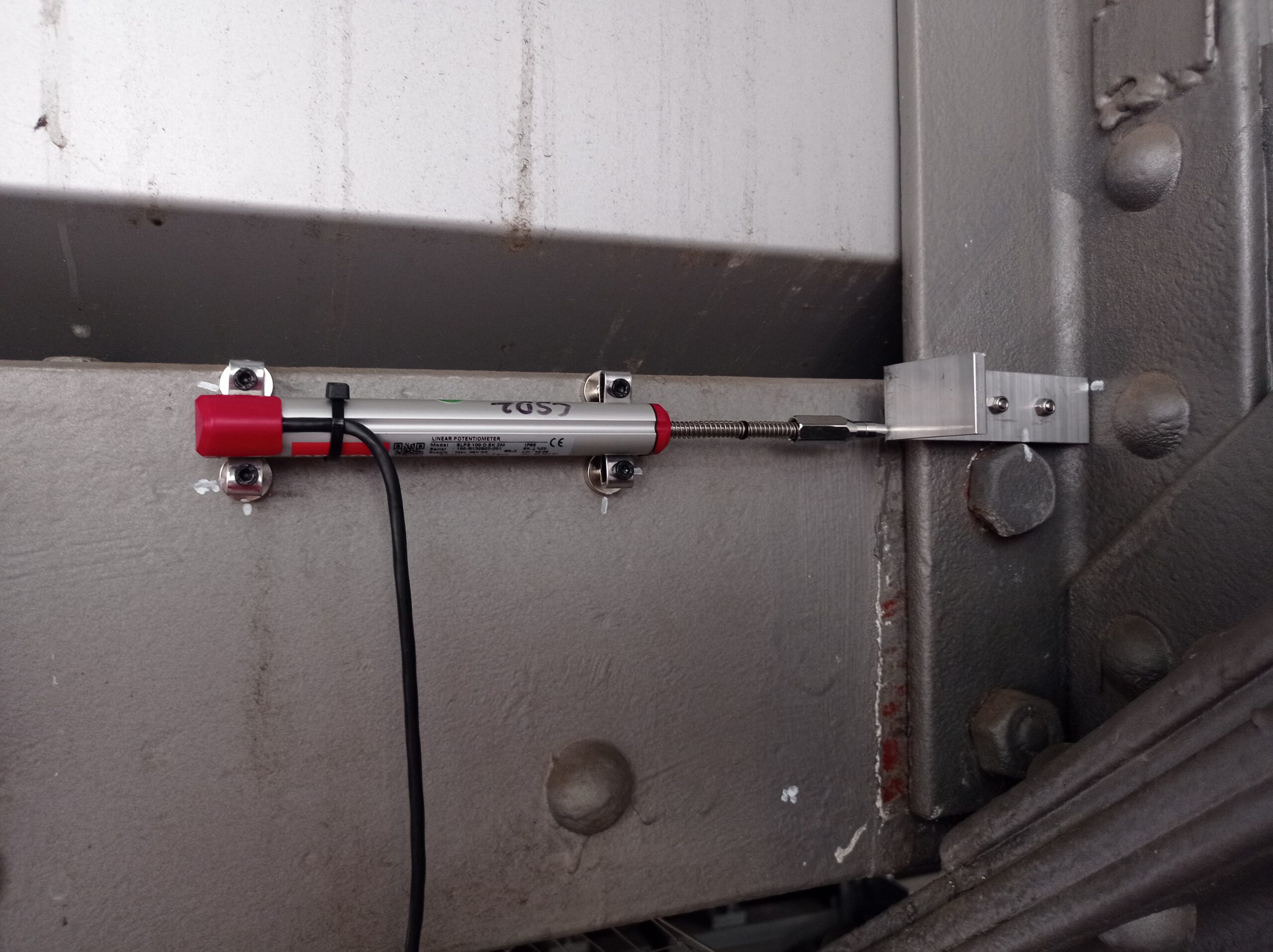

Strukturbewegungen werden präzise über einen hochwertigen Wegsensor erfasst.
Je nach Modell beträgt der Messbereich 1 mm, 25 mm oder 50 mm – für unterschiedliche Anwendungstiefen bei konstant hoher Messgenauigkeit. Sonderbauformen von Wegsensoren sind dank des universellen analogen Eingangs möglich.

Alle Messdaten werden parallel sowohl über Mobilfunk übertragen als auch lokal im Gerät gespeichert. Die integrierte Datenspeicherung erfolgt im CSV-Format mit Zeitstempeln und bietet Platz für bis zu 300.000 Datenpunkte. So ist auch bei Ausfall der Funkverbindung ein zuverlässiger Datenzugriff über USB als Massenspeicher jederzeit möglich.

LTE/2G-Modem (LTE Cat-M1, NB-IoT, GPRS): Nutzt die Netze etablierter Mobilfunkanbieter – ideal, wenn Sie kein eigenes Gateway betreiben.

Mehrjährige Laufzeit – durch optimierte Datenübertragung lässt sich die Batterielaufzeit projektspezifisch anpassen.

Das Gehäuse iat nach IP67 gegen Staub und zeitweiliges Untertauchen geschützt. Die Antenne kann wahlweise extern abgesetzt oder intern montiert werden.

produktspezifikation

Autarke Messeinheit mit analoger und PT100 Schnittstelle inkl. Datenlogger und optionaler Datenübertragung über Mobilfunk.

Gehäuse:
Abmaße ohne Antenne: 160 mm x 120 mm x 62 mm Gehäusewerkstoff: Polycarbonat (Typ: Hammond 1555J2F42GY) Gewicht: ca. 500g Schutzklasse: IP67 Umgebungstemperatur: -25 … 60 °C | -13 … 140 °F Antenne: Delock 88965
Externe Anschlüsse:
M12-Steckverbinder:
  • TE T4141012041-000: 1x M12 4-polig, A-kodiert (weiblich): Analoger Eingang für Risssensor (0 – 10 V)
  • T4141512041-000: 1x M12 4-polig, D-kodiert (weiblich): PT100 2/4-polig (Eingang)
Mini-USB-Konnektor: 1x Mini-USB Buchse (mit Abdeckung, IP67) zum Anschluss an Rechner (kombinierter Massenspeicher und COM-Port)

SMA-Buchse (weiblich): Antennenanschluss (für externe Antenne)

Elektrische Eigenschaften:
Versorgungsspannung: 9 V DC, intern (Batterie) Leistungsaufnahme: < 5W Stromaufnahme: < 1,5A

Vorsicherung: 1,5A

Wegsensor (extern):

Je nach Typ mit unterschiedlichen Genauigkeitsklassen erhältlich, IP65 oder IP67

Temperatursensor (extern):
Messbereich: -25 °C … 60 °C
Genauigkeit: < 0,5 °C für 5 °C … 60 °C
Temperatursensor (intern):
Messbereich: -25 °C … 60 °C Genauigkeit: < 0,1 °C für 5 °C … 60 °C
Web-Applikation:
Hosting: Microsoft® Azure PaaS/ SaaS Benutzerverwaltung: OAuth 2.0 Funktionen:
  • Geräte-Management, Datendownload (CSV-Format), Daten-Routing, Regelmanagement (z.B. E-Mail-Versand bei Grenzwertüberschreitungen)
  • Datenanalyse und -visualisierung (letzte 30 Tage)
Browser-Kompatibilität: Google Chrome, Mozilla Firefox, Microsoft Edge, u.a. Microservice Architektur, UDP-CoAP-basiertes Protokoll
HOREICH Server:

Microservice Architektur, UDP-CoAP-basiertes Protokoll

Funkschnittstelle:
Funkstandards: LTE Cat-NB1, LTE Cat-M1, GPRS (2G) Optional: Satellit Frequenzen: Frequenzen Sendefrequenzen: 800MHz, 900MHz, 1800MHz, 1900MHz, 2100MHz Funktionsbeschreibung: 2G-Fallback System, LPWAN Konnektivität bevorzugt Länderunterstützung: Deutschland, Polen, Schweiz, Österreich (weitere folgen) Sendeleistung: 1.9W (GPRS)
Analoge Eingänge:
  • 0-3V Spannungseingang (erweiterbar auf 0-10V mit integriertem Teiler)
  • PT100 analoger Eingang zur Temperaturmessung
Analoge Ausgang:

Versorgungsspannung 3V DC für externen Sensor

konfigurationen

Wählen Sie den passenden StructSense für Ihren Anwendungsbereich.

StructSense Logger


Lieferumfang

  • StructSense Automation
  • Wegsensor LROW-10D/25D/50D (optional)
  • Temperatursensor
  • Batterie 15000mAh

services

  • Technischer Kundensupport (2 Jahre)
  • Montage und Installation (optional)

StructSense 5G/4G/2G


Lieferumfang

  • StructSense 5G/4G/2G
  • Wegsensor LROW-10D/25D/50D (optional)
  • Temperatursensor
  • Batterie 15000mAh

Service

  • Technischer Kundensupport (2 Jahre)
  • Montage und Installation (optional)
  • Nutzung der HOREICH Webapplikation (optional)

WER PROFITIERT VON UNSERER LÖSUNG

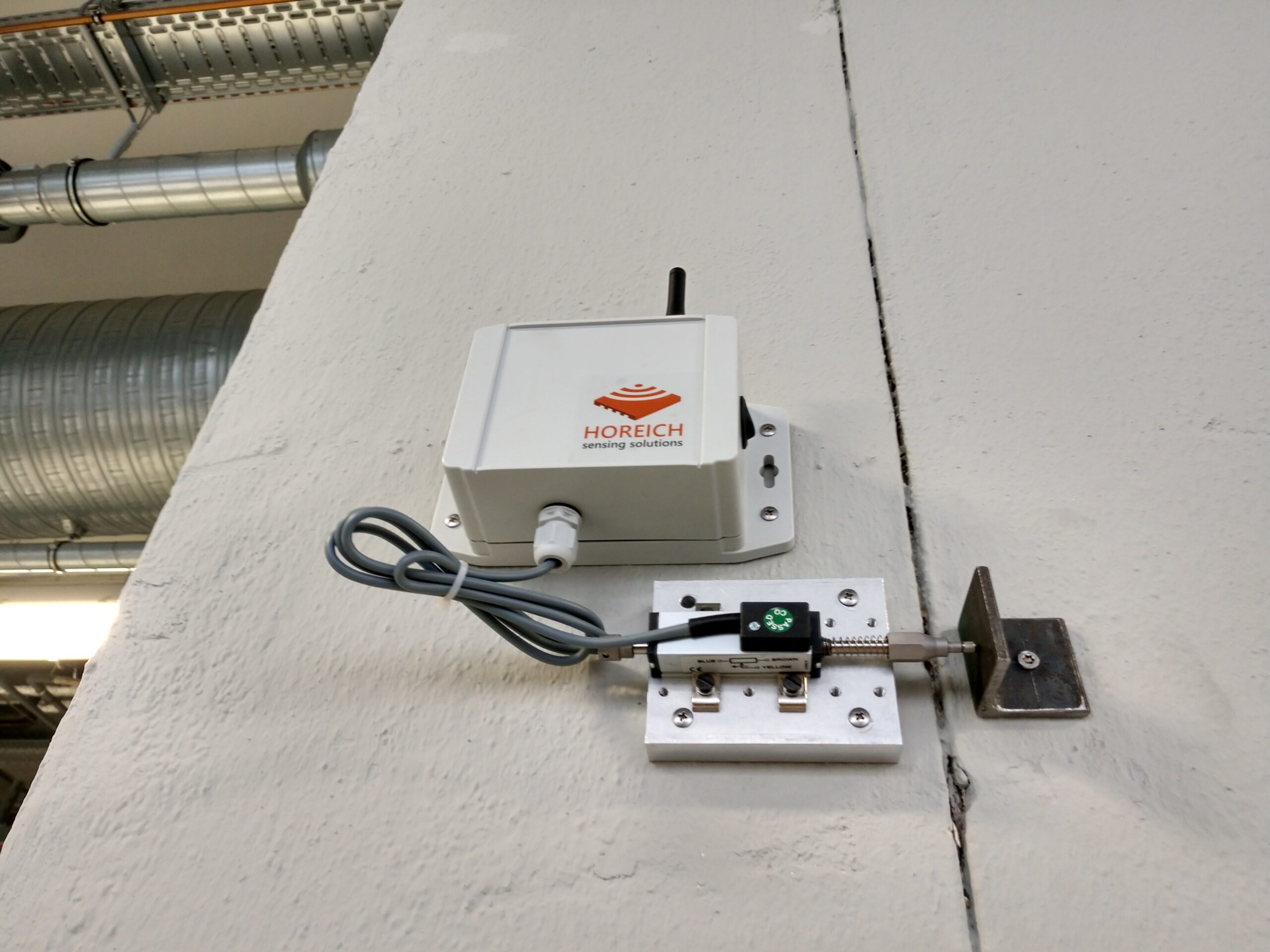

Ostbahnhof Berlin

Frauenhofer IIS

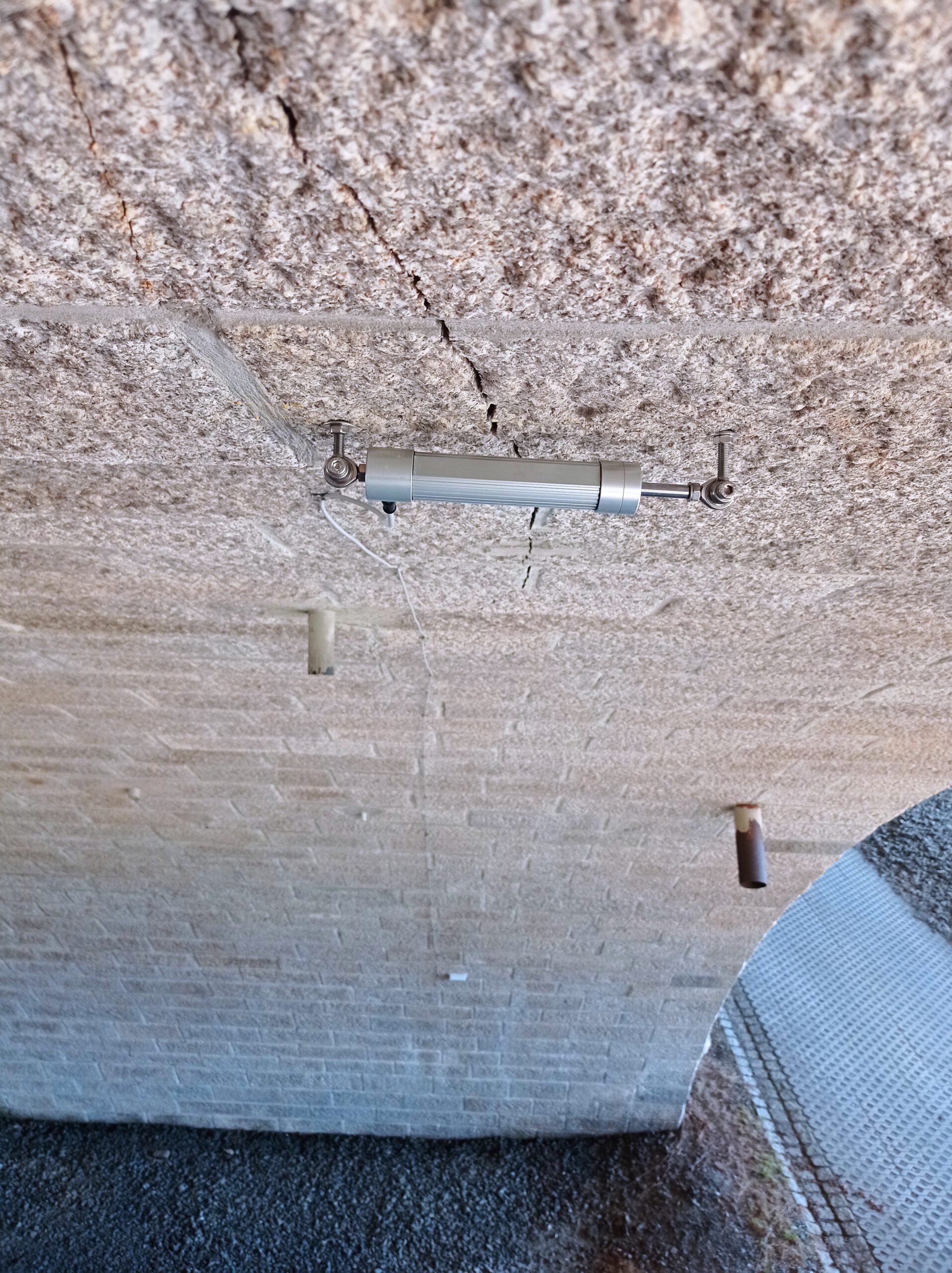

Autobahn GmbH
